随着我国电力工业持续快速发展，高压电气设备在电网中的应用日趋广泛。各类高压设备在安装竣工后，正式投运前均需开展交流耐压试验，以此验证设备绝缘性能，确保其具备安全稳定运行的条件。传统工频试验变压器在开展高压设备耐压试验时，需配置高电压、大容量供电系统，整体设备笨重庞大，难以适应现场灵活作业的需求。在此背景下，串联谐振试验系统凭借显著优势，成为现场耐压检测的理想选择。

该系统可广泛应用于交联电缆、水轮发电机、主变压器、母线、GIS 等设备的交流耐压试验，适用范围广、现场适应性强，是各地市、县级高压试验机构及电力安装、检修调试单位的理想耐压检测装备。变频电源作为整套串联谐振系统的核心组成部分，对系统性能起着关键作用。

变频电源采用调压与调频独立控制模式，输出电压范围 0～400V，工作频率 30～300Hz，可输出纯净稳定的 PWM 波形，电压稳定性高，在复杂现场环境中具备优异的抗干扰能力，保障试验过程可靠精准。

早期调频调压控制技术多采用 PAM 方案，受限于器件性能，逆变器输出仅为方波，需通过调整直流母线电压实现幅值调节。随着 GTR、IGBT、MOSFET 等全控型高速开关器件的普及应用，PWM 控制方式逐步成为主流。通过调节 PWM 波占空比即可实现电压幅值控制，逆变单元可同步完成调频与调压，整流环节无需复杂调控，使设备结构更简洁、控制更便捷。同时，输出波形由方波优化为 PWM 波，有效抑制低次谐波，显著提升输出电压质量。

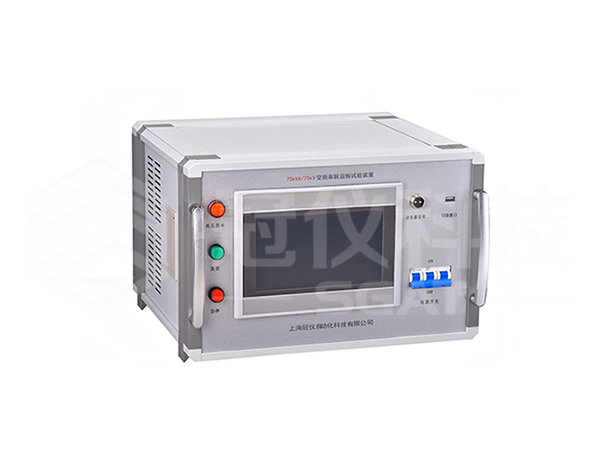

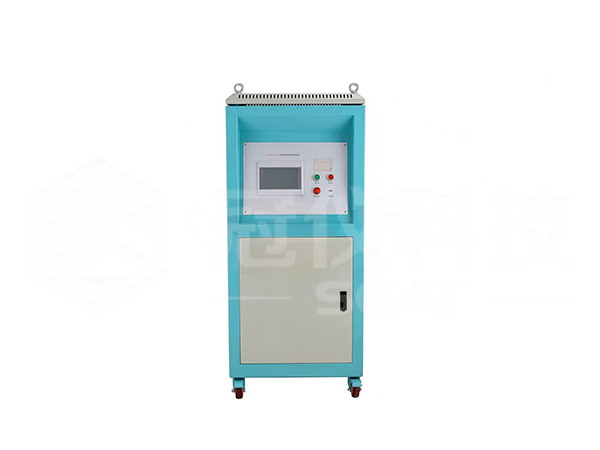

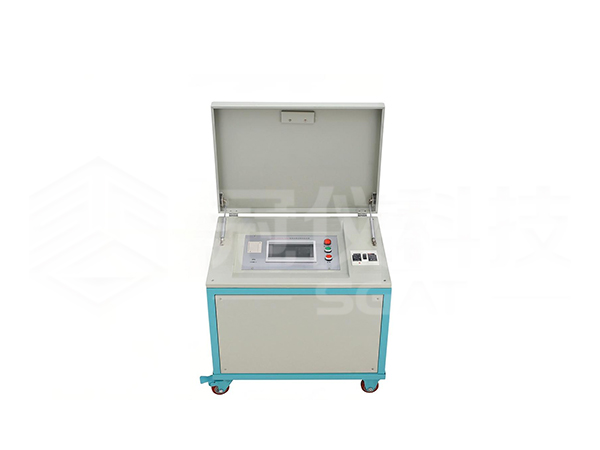

产品别称：变频电源、串联谐振专用变频电源

1、变频电源具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护被试品

2、整个装置单件重量很轻，便于现场使用

3、变频电源具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找

5、变频电源自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化

技术参数

具体型号及参数
