产品简介 Product Introduction
SGAT-750kV 6A 一体式交流耐压试验平台，是一款专为高压场景设计的高性能电气测试设备，专注服务于各类高压电气设备的耐压检测需求。该设备针对性优化设计，核心适配高压电气设备的交流耐压试验，凭借卓越的性能表现，能够为交联电缆、GIS 组合电器、电力变压器等多种高压设备，提供精准、可靠的耐压检测支持，切实保障各类高压设备的安全稳定运行，为设备的绝缘性能验证提供强有力的试验保障。
产品别称：一体式交流耐压试验平台
产品特点 Product Characteristics
1、试验范围广泛：可进行 500KV 及以下 GIS 外施交流耐压试验（间隔数量不少于 28 个），能对 750KV 以内的 GIS 类设备（含 GIL、HGIS、GIS 母线等）、互感器、母线、套管、绝缘子等进行试验，最高试验电压 750kv 时，电抗器负载能力不小于 43300PF，GIS 母线或 GIL 试验长度约 520~1050m。
2、电气参数优异：额定最大试验容量 4800KVA/kvar，试验电压 0～750kv，电流 0～6A，频率 30～300HZ，绝缘水平高，试验电压波形为正弦波且畸变率≤0.5%，负载电容量范围 0～43300PF，还具备精准的测量、调节性能及较高品质因数。

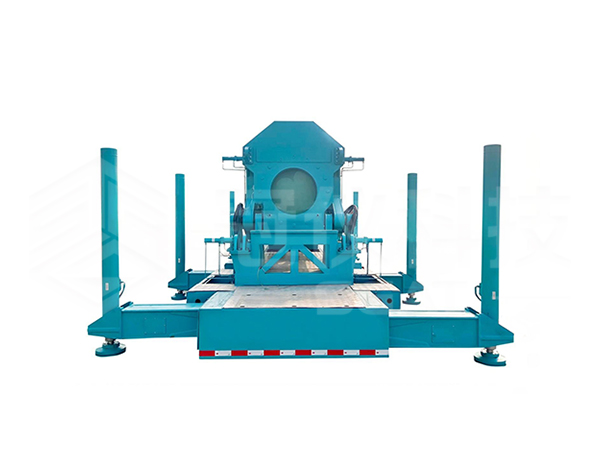

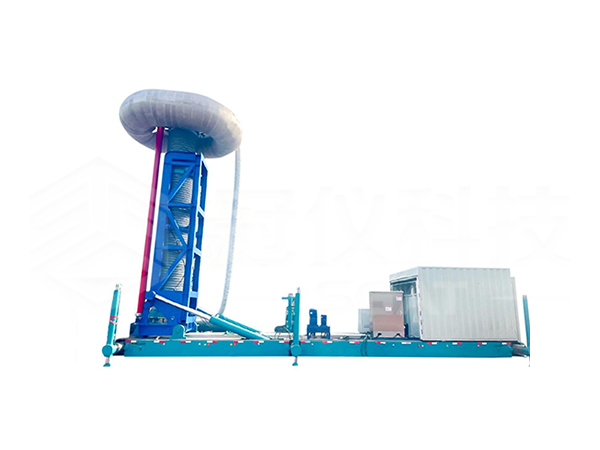

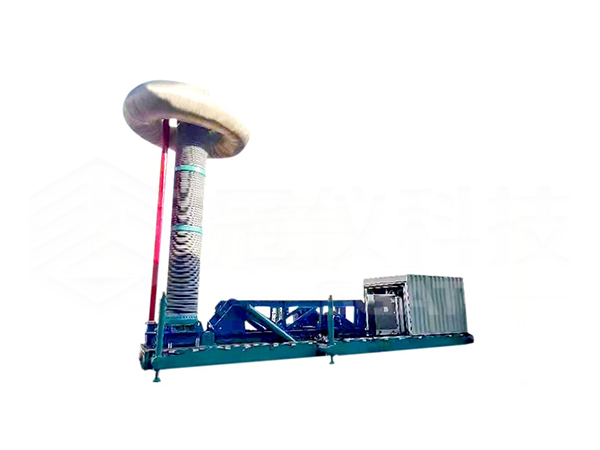

3、机械结构合理：外形尺寸为 930023002600，重量 16~17.5 吨，固定车厢采用台阶式设计；配备多套液压系统（举升、支撑、旋转及固定等），以及电抗器、分压器、励磁变、变频电源等关键部件和辅助设施，满足试验操作需求。
4、液压系统可靠：工作低压 10Mpa、高压 20Mpa，最大流量 90L/min，采用 10# 航空液压油，适应 - 40℃~45℃工作温度及 4500 米以下海拔；由多部分组成，通过电机泵组和伺服控制系统运作，同步功能精度高、抗污染，元件选型经计算适配。
5、安全保障严格：明确输入输出端子等可能带电压的安全风险，规定仅合格技术人员可维修，对电源线使用、接地、操作环境等有详细安全要求，确保人身和设备安全。
6、设结构保护完善：除必要液压连接软管外，所有液压管线采用预埋工艺；电抗器与分压一体化设计，连接线通过预埋管线连接，电源线路与户外配电柜连接，使用便捷且保护到位。
产品参数 Product Parameters
电气部分整体参数
额定最大试验容量 | 4800KV A/k var |
试验电压 | 0～750kv |
试验电流 | 0～6A |
试验频率 | 30～300HZ |
绝缘水平 | l.1un，AC880kv（工频）， lmin |
试验电压波形 | 正弦波，波形畸变率 ≤0.5% |
负载电容量范围 | 0～43300PF |
系统本体谐振频率 | 约200HZ |
高压测量误差 | ≤1% |
高压不稳定度 | ≤3% |
高压显示分辨力 | 0.1kV |
输出频率误差 | ≤0.01HZ |
输出频率不稳定度 | ≤0.01HZ |
电压调节步进值 | 1%/0.1%/0.01% |
频率调节步进值 | l HZ/0.1HZ/0.01HZ |
品质因数（Q值） | 不小于80（不计被试品、高压引线部件等损耗） |
工作电源 | AC380V± 10% ，三相 50/60HZ |
变频控制电源，励磁变压器 | 200KW及200KV A，励磁变输出 10KV X2 ，1.5倍抽头，输出电压10KV，20KV，30KV |
