产品简介 Product Introduction

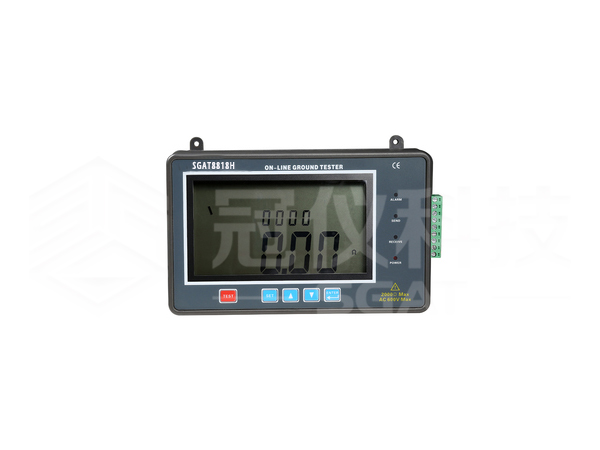

SGAT8818H 接触式在线接地电阻测试仪，是我公司深耕 “接地电阻检测技术研究” 十余年推出的又一高新技术成果。依托长期技术积累，设备在测量精度与功能适配性上实现优化升级，为各行业接地系统安全监测提供专业解决方案。
在核心测量与监测能力上，设备支持三线法、二线法两种接地电阻测试模式，可根据现场检测需求灵活选择，适配不同精度标准；接地电压测试采用平均值整流法，有效保障电压数据的稳定性与准确性。同时，设备具备 “在线检测 + 实时监测” 双重功能，无需中断现场运行即可持续追踪接地系统状态，为运维决策提供实时数据支撑。
在智能化与拓展性方面，设备提供 RS232、RS485 双通讯接口选择，用户可根据现场网络布局灵活搭配；并支持基于 MODBUS 通讯协议的二次开发，便于自主组建监测网络，轻松实现多点位远程在线集中监测，大幅提升接地系统管理的智能化与高效性。
在操作体验与可靠性上，SGAT8818H 配备超大尺寸 LCD 显示屏，数据显示清晰直观，无需复杂操作即可快速读取信息；支持通过设备按键自主设置报警临界值，搭配声光报警指示功能，当监测数据超出安全范围时能及时预警，助力快速响应隐患。凭借稳定的性能设计，设备可确保输电线路、公路设施、气象站点、通讯基站、变配电站、铁路设施、建筑仓库、工业电气设备等多场景下，接地电阻值实时在线监测的高精度、高稳定性与高可靠性。
产品参数 Product Parameters
功 能 | 在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
电 源 | 标准：12V±1VDC、400mA Max. 选配：24V±1VDC |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz； 对地电压：平均值整流 |
数据模式 | 平均值 |
显示模式 | 4位超大LCD显示 |
测量指示 | 测量中LCD倒计数指示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 高宽厚：190mm×117mm×54mm |
测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
测量次数 | 10000次以上 |
线路电压 | 测量对地电压：AC 600V以下测量 |
仪表接口 | 插拔式接线端子：9针端子座 |
通讯方式 | RS485(或选配RS232) |
换 档 | 自动换档 |
数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 |
间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
数据查阅 | 数据查阅功能：“READ”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
功 耗 | 待机: 25mA Max |
测量：400mA Max | |
报警提示 | 声光报警 |
电源电压 | 当电源电压低于10V时，电源电压低符号显示，提醒更换电源。 |
质 量 | 检测仪：450g |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |
