本装置主要适用于交联电缆、水轮发电机组、主变压器、母线、GIS 等电力设备的交流耐压试验，适用范围广泛，是省、市、县各级高压试验机构及电力安装、检修、调试工程单位理想的耐压检测装备。

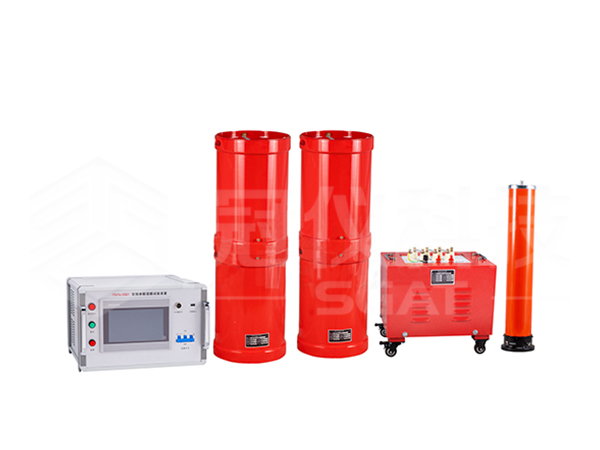

装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器及补偿电容器（选配）等部分构成，系统集成度高、接线简洁、现场部署便捷。

串联谐振技术在电力试验领域具备显著优势：

显著降低试验电源容量

串联谐振系统依靠电抗器与被试品等效电容形成谐振回路，以谐振方式产生试验所需高电压与大电流，电源仅需补充回路有功损耗部分，试验电源容量仅为试验总容量的 1/Q，大幅降低对供电容量的要求。

大幅减小设备体积与重量

系统无需配置笨重的大功率调压器及传统工频试验变压器，励磁电源容量仅为传统方案的 1/Q，整体重量与体积显著缩减，通常仅为常规耐压装置的 1/10～1/30，便于运输与现场作业。

优化输出电压波形质量

谐振回路具备天然滤波特性，可有效抑制输出电压波形畸变，输出纯净正弦波，避免因谐波峰值造成试品非故障性误击穿，提升试验准确性与安全性。

有效避免故障点被大电流灼伤

在串联谐振状态下，一旦试品绝缘薄弱点发生击穿，回路立即失谐，电流迅速降至正常试验电流的 1/Q；而传统试验变压器或并联谐振方式击穿时电流会急剧增大数十倍。因此串联谐振既能精准定位绝缘缺陷，又不会因大短路电流损伤故障点。

恢复过电压风险

试品击穿后谐振条件即刻消失，高电压迅速跌落，电弧快速熄灭；电压恢复过程缓慢且为间歇式能量积累，在再次达到闪络电压前可安全切断电源，全过程不会产生危险的恢复过电压。

产品别称：变频串联谐振装置、串联谐振耐压设备、变频谐振耐压系统、电缆交流耐压装置、GIS 谐振试验装置、串联谐振耐压测试仪

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度，工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

7、操作界面支持语言切换功能，可同时支持多国语言自由切换，默认为中英文切换，其它语言可定制。

8、系统内置串联谐振参数计算器，可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流，以及电缆电容量。
