变频串联谐振试验成套装置，主要面向交联电缆、水轮发电机组、主变压器、母线、GIS 等电力设备开展交流耐压试验，具备广泛的场景适配能力，是各地市、区县高压试验机构，以及电力施工安装、检修调试单位开展耐压检测的理想专用设备。

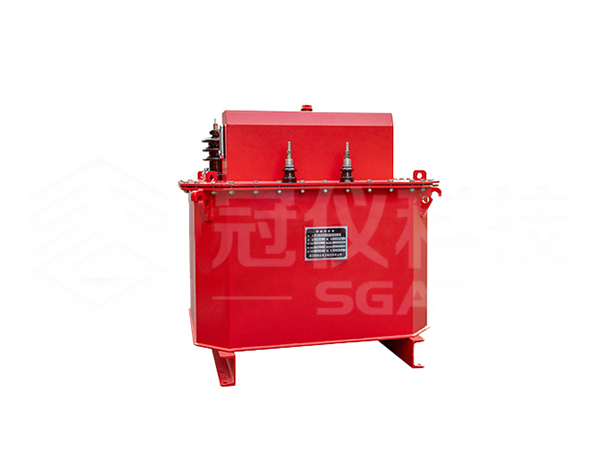

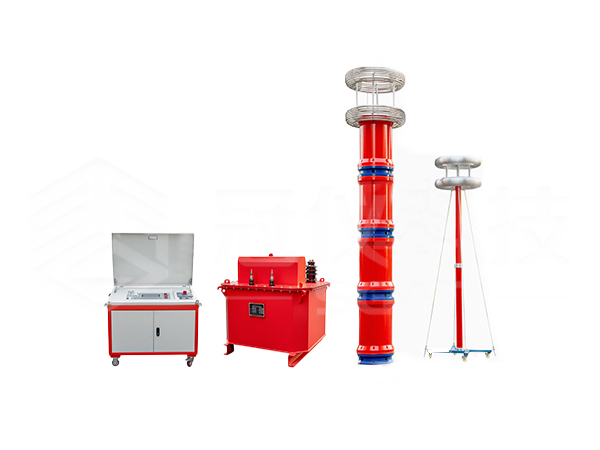

该成套装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器以及补偿电容器（选配）等核心部件构成，系统配置灵活、现场接线便捷，可满足不同容量、不同电压等级试品的试验需求。

串联谐振技术在电力检测应用中的突出优势

大幅降低试验电源容量需求

装置依靠谐振电抗器与被试品等效电容形成串联谐振回路，借助谐振效应产生试验所需的高电压与大电流，电源仅需补充回路中的有功损耗部分，试验所需供电功率仅为试验总容量的 1/Q，可显著降低对现场供电容量的要求。

显著缩减设备体积与重量

系统省去了传统方案中笨重的大功率调压设备与常规工频试验变压器，且励磁电源容量仅需试验容量的 1/Q，整体设备重量与体积大幅优化，通常仅为常规耐压试验装置的 1/10～1/30，更便于运输、转场与现场作业。

有效优化输出电压波形质量

谐振回路本身具备滤波特性，可大幅改善输出电压波形畸变问题，输出纯净规整的正弦波，避免因谐波电压峰值造成被试品非故障性误击穿，提升试验结果的真实性与可靠性。

杜绝大短路电流对故障点的灼伤

在串联谐振工作状态下，若被试品绝缘薄弱部位发生击穿，回路会迅速失谐，电流即刻降至正常试验电流的 1/Q；而采用常规试验变压器或并联谐振方式时，击穿电流会瞬间激增数十倍。相较之下，串联谐振既能精准定位绝缘缺陷，又不会因大电流造成故障点扩大损伤。

无恢复过电压安全隐患

被试品击穿后谐振条件即刻消失，试验高压迅速消失、电弧快速熄灭，电压恢复过程缓慢且为间歇式能量积累，可在再次达到闪络电压前安全切断电源，全过程不会产生任何危害性恢复过电压，保障试验安全。

产品别称：变频谐振试验装置、变频串联谐振耐压设备、串联谐振耐压测试仪、串联谐振试验变压器、电气设备交流耐压谐振装置、工频变频串联谐振成套设备

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式浇注，机械强度高，电气绝缘性能好，美观可靠。

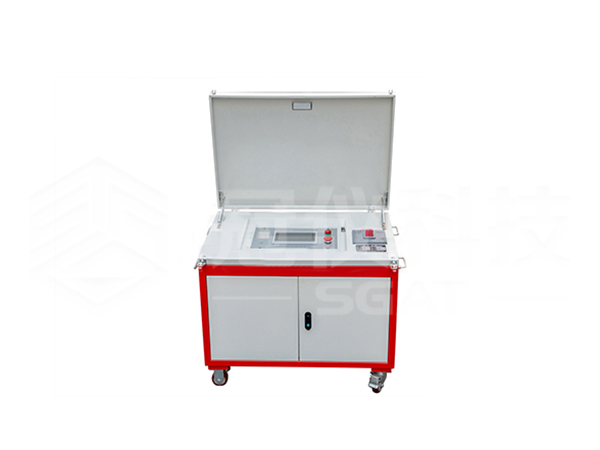

2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电。

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

4、操作界面支持语言切换功能，可同时支持多国语言自由切换，默认为中英文切换，其它语言可定制。

5、系统内置串联谐振参数计算器，可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流，以及电缆电容量。

技术参数

系列产品配置(适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz))
