产品简介 Product Introduction
随着现代电力系统持续升级发展,各类在运电力设备的单机容量与系统规模不断提升。当前火电机组单机容量已突破 600MW,水轮发电机组单机最大容量更是达到 700MW 等级。与此同时,110kV、220kV 电压等级的 SF6 气体绝缘组合电器(GIS)、高压交联电缆、耦合电容器等设备在电网中广泛应用,对其进行交流工频耐压试验的需求也日益突出。
若采用传统工频试验变压器开展此类大容量试品的耐压检测,会因试验所需容量大、励磁电流高,导致试验变压器、调压器等设备体积庞大、运输笨重,加之现场往往难以提供大容量专用试验电源,使得现场检测工作极为不便。相比之下,工频谐振试验装置在电源容量配置、整机重量、输出电压波形以及工程投资等多个方面,均具备显著的技术与应用优势。

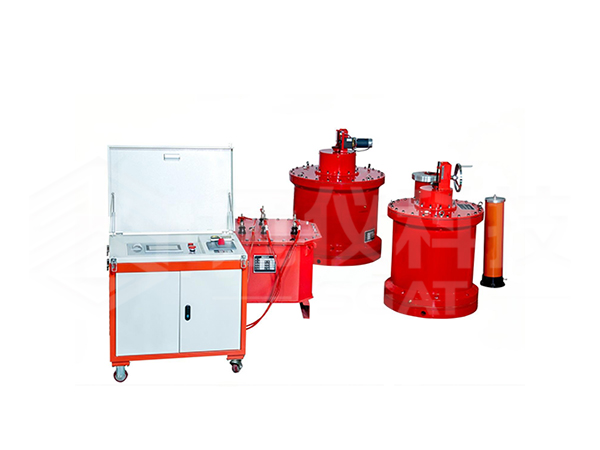

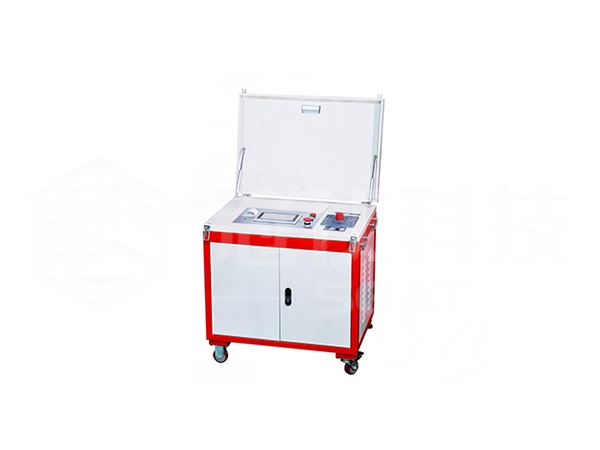

本装置主要由变频电源主机、激励变压器、可调电抗器、高精度电容分压器及补偿电容器等核心部件组成,结构紧凑、配置灵活,可高效满足大容量电力设备的现场交流耐压试验需求。
产品别称:变频谐振装置、变频串联谐振试验设备、串联谐振变压器、调感式变频谐振耐压装置、发电机专用交流耐压谐振升压装置、串联谐振试验成套设备
产品特点 Product Characteristics
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的 1/Q。
2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的 1/Q,使得系统重量和体积大大减少,一般为普通试验装置的 1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的 1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的隐患。
5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
产品参数 Product Parameters
橡塑电缆线路交流耐压试验电压和时间
额定电压 U0/U(kV) | 试验电压 时间 | 时间(min) |
18/30 及以下 | 2U0 | 15(或 60) |
21/35-64/110 | 2U0 | 60 |
127/220 | 1.7U0(或 1.4U0) | 60 |
190/330 | 1.7U0(或 1.3U0) | 60 |
290/500 | 1.7U0(或 1.1U0) | 60 |
交联聚乙烯电缆线路交流耐压试验电压和时间
额定电压 U0/U(kV) | 试验电压 | 时间(min) | |
新投运线路或不超过 3 年的非新 投运线路 | 非新投运线路 | ||
48/66 | 2U0 | 1. 6U0 | 60 |
64/110 | |||
127/220 | 1. 7U0 | 1. 36U0 | |
190/330 | |||
290/550 | |||
电力变压器交流试验电压参考表
系统标称电压kV | 设备最高电压kV | 交流耐受电压 kV | |
油浸式电力变压器 | 干式电力变压器 | ||
<1 | ≤1.1 | —— | 2 |
3 | 3.6 | 14 | 8 |
6 | 7.2 | 20 | 16 |
10 | 12 | 28 | 28 |
15 | 17.5 | 36 | 30 |
20 | 24 | 44 | 40 |
35 | 40.5 | 68 | 56 |
66 | 72.5 | 112 | —— |
110 | 126 | 160 | —— |
额定电压 110(66)kV 及以上的电力变压器中性点交流耐压试验电压值(kV)
系统标称电压 | 设备最高电压 | 中性点接地方式 | 出厂交流耐受电压 | 交接交流耐受电压 |
66 | -- | -- | -- | -- |
110 | 126 | 不直接接地 | 95 | 76 |
220 | 252 | 直接接地 | 85 | 68 |
不直接接地 | 200 | 160 | ||
330 | 363 | 直接接地 | 85 | 68 |
不直接接地 | 230 | 184 | ||
500 | 550 | 直接接地 | 85 | 68 |
经小电阻接地 | 140 | 112 | ||
750 | 800 | 直接接地 | 150 | 120 |
电力变压器交流试验电压值
额定电压kV | 最高工作电压kV | 线端交流试验电压值kV | 中性点交流试验电压值 kV | ||
全部更换绕组 | 部分更换绕组或交接时 | 全部更换绕组 | 部分更换绕组或交接时 | ||
<1 | ≤1 | 3 | 2.5 | 3 | 2.5 |
3 | 3.5 | 18 | 15 | 18 | 15 |
6 | 6.9 | 25 | 21 | 25 | 21 |
10 | 11.5 | 35 | 30 | 35 | 30 |
15 | 17.5 | 45 | 38 | 45 | 38 |
20 | 23.0 | 55 | 47 | 55 | 47 |
35 | 40.5 | 85 | 72 | 85 | 72 |
66 | 72.5 | 140 | 120 | 140 | 120 |
110 | 126.0 | 200 | 170(195) | 95 | 80 |
220 | 252.0 | 360 | 306 | 85 | 72 |
395 | 336 | (200) | (170) | ||
330 | 363.0 | 460 | 391 | 85 | 72 |
510 | 434 | 230 | 195 | ||
500 | 550.0 | 630 | 536 | 85 | 72 |
680 | 578 | 140 | 120 | ||
定子绕组交流耐压试验电压
容量(kW) | 额定电压(V) | 试验电压(V) |
10000 以下 | 36 以上 | (1000+2Un)*0.8,最低为 1200 |
10000 及以上 | 24000 以下 | (1000+2Un)*0.8 |
10000 及以上 | 24000 及以上 | 与厂家协商 |
定子绕组交流耐压试验
定子绕组交流耐压试验 | 1)大修前2) | 1)全部更换定子绕组并修好后的试验电压如下: | 1)应在停机后清除污秽前热状态下进行。处于备用状态时,可在冷状态下进行。氢冷发电机试验条件同本表序号3的说明1) | ||
容量 | 额定电压 | 试验电压 | |||
小于10000 | 36 以上 | 2 Un +1000 但 最低为1500 | |||
10000 及以上 | 6000 以下 | 2.5Un | |||
6000~ 18000 | 2 Un +3000 | ||||
18000 以上 | 按专门协议 | ||||
2)大修前或局部更换定子绕组并 修好后试验电压为: | |||||
运行20年及以下者 | 1.5Un | ||||
运行20年以上与架空线路直接连接者 | 1.5Un | ||||
运行 20 年以上不与架空线路直接连接者 | (1.3~1.5) Un | ||||
