产品简介 Product Introduction
SGAT8812B 接地电阻·土壤电阻率测试仪，严格遵循最新防雷接地电阻检测标准研发制造，短路测试电流可达 20mA，支持精密四线法、三线法与便捷二线法三种测量模式，可根据不同检测场景灵活切换，满足多样化测试需求。
仪器创新集成 FFT 快速傅立叶变换技术、AFC 自动频率控制技术，并搭载专业数字滤波算法，能自动识别现场电磁干扰信号，智能筛选最优测量频率，最大程度降低干扰对数据的影响，为用户提供更精准的接地电阻检测结果。同时，设备具备卓越的抗干扰能力与复杂环境适应能力，多次重复测试数据一致性强，可长期保障测量工作的高精度、高稳定性与高可靠性。
该测试仪应用场景广泛，可高效应用于电力系统运维、电信基站建设、气象站点监测、油田开采作业、建筑工程验收、防雷设施检测及各类工业电气设备维护等领域，实现接地电阻、土壤电阻率、接地电压的一体化精准测量。
此外，该设备拥有多重产品别名，包括精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪，便于不同行业用户识别选用。仪器整套配置包含主机、专用测试线、辅助接地棒、电子版数据软件及通讯线，满足现场测试与数据处理的全流程需求。

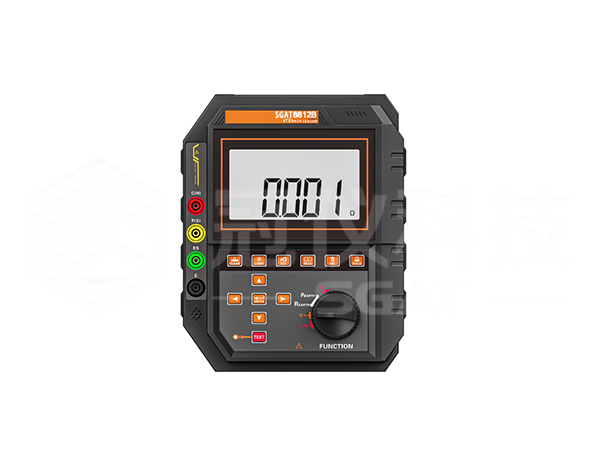

主机采用一体化手持式设计，机身材质具备低密度、轻量化特性，同时在结构强度、刚度、硬度、耐磨性能、耐热性能与绝缘性能上表现优异，可适应多场景测试环境，进一步保障测量精度与设备耐用性。主机配备超大尺寸 LCD 显示屏，支持背光调节与数据棒图直观显示，读数清晰直观、一目了然；设备内置大容量存储模块，可存储 300 组测试数据，搭配专属数据软件，能实现历史数据的快速读取、分类查阅、安全保存、报表生成及打印输出等功能，大幅提升数据管理效率。
产品参数 Product Parameters
功能 | 接地电阻、土壤电阻率、接地电压、低值电阻测量 |
电源 | 12VDC（8节2号碱性干电池） |
背光 | 可控白屏背光，适合昏暗场所使用 |
测量方式 | 精密四线法、三线法、简易二线法测量接地电阻 |
测量方法 | 接地电阻测量：额定电流变极法，测量电流20mA Max |
土壤电阻率：四极法（温纳法） | |
对地电压：平均值整流(P(S)-ES接口间) | |
量程 | 接地电阻：0.000Ω～200.0KΩ |
土壤电阻率：0.000Ωm~9999kΩm | |
接地电压：AC 0.001V～600V（50Hz/60Hz） | |
分辨率 | 0.001Ω;0.01Ωm;0.001V |
精度 | 二三四线法测量接地电阻(R)： 1.0.000Ω～10.00KΩ±2%rdg±5dgt 2．10.0K~100.0KΩ±3%rdg±5dgt 2．100.0K~200.0KΩ±3.5%rdg±5dgt 注：干扰电压5V时的附加误差≤±5%rdg±5dgt |
土壤电阻率(ρ)：根据R的量程精度而定 （ρ=2πaR a:1~100m;π=3.14;） | |
接地电压：±2%rdg±5dgt（50Hz/60Hz） | |
测试电压波形 | 正弦波 |
测试频率 | 825Hz |
测试电流 | 0.001Ω~200.0Ω档：约20mA恒流 200Ω~10.00KΩ档：约3.0mA恒流 10.0KΩ~200.0KΩ档：约0.25mA恒流 |
开路测试电压 | AC 90V max |
显示模式 | 超大LCD显示 |
测量指示 | 测量中LED闪烁指示，LCD倒计数显示 |
LCD尺寸 | 128mm×75mm |
LCD显示域 | 124mm×67mm |
产品尺寸 | 仪表尺寸：长宽高258mm×215mm×83mm |
外包装尺寸：270mm*160mm*250mm | |
测试线 | 4条:红色15m，黑色15m，黄色10m，绿色10m各1条 |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
辅助接地棒 | 4根：φ10mm×200mm |
测量时间 | 对地电压：约2次/秒；接地电阻：约5秒/次; 土壤电阻率：约5秒/次； |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
通讯接口 | 具有USB接口，存储数据可以通过软件上传电脑 |
通讯线 | USB通讯线1条，长1.5m |
数据保持 | 保持数据时“HOLD”符号指示 |
数据存储 | 300组，“HOLD”存储指示，存储已满显示“FULL”符号 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V“NOISE”符号指示 |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
电池电压 | 当电池电量不足时，电池电压低符号一直显示，提醒需要及时更换电池 |
自动关机 | 没有任何操作时，约15分钟后自动关机 |
功耗 | 背光：25mA Max(单独背光耗电) |
待机：35mA Max(开机后背光关闭) | |
测量：150mA Max(背光关闭) | |
质量 | 仪表：1.25kg(含电池) |
总质量：4.5kg(含包装) | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过压保护 | C-E（ES）端口间AC 600V； P-E（ES）端口间AC 600V； P-C端口间AC 600V； |
绝缘电阻 | 测试线与机壳间>500MΩ |
耐压 | 测试线与机壳间AC10.0kV 50Hz 1min |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CATⅢ300V、CAT IV 150V、污染等级2)； IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)。 |
