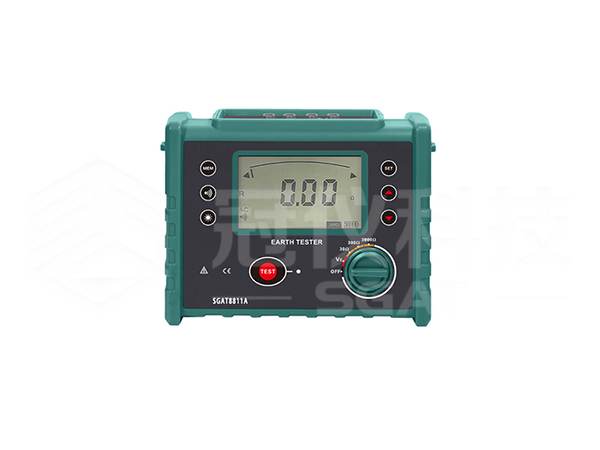

产品简介 Product Introduction
数字式接地电阻测试仪，亦称三线接地电阻测试仪、接地电阻表，是接地系统检测与验收环节中不可或缺的专业测量仪器。设备搭载超大 LCD 灰白屏并配备背光显示，配合高性能微处理控制技术，可灵活满足二线、三线接地电阻测试需求，兼顾测量精度与操作便捷性。
仪器广泛适用于电信通信、电力运维、气象监测、数据机房、油田设施、配电线路、输电铁塔、加油站、厂区接地网、防雷避雷针等各类场景的接地性能检测，为电气安全与防雷系统稳定运行提供可靠数据支撑。其具备测量精准、响应快速、操作简捷、性能稳定等核心优势，可从容应对复杂现场环境。
该测试仪采用微处理器智能控制，可自动监测各接线端口连接状态，实时检测地网存在的干扰电压与干扰频率，同时支持辅助接地极电阻值测量，有效提升复杂工况下的测试可靠性。设备内置大容量数据存储模块，可保存 500 组测试数据，方便历史查询、数据对比与归档管理。电阻测量 量程覆盖 0.01Ω～3000Ω，接地电压测量范围为 0.01V～600.0V，量程宽广、分辨率高，全面满足各类接地工程的现场检测与验收要求。
产品特征 Product Characteristics
功能： 二三四线测量接地电阻、土壤电阻率、交流电压测量
环境温度湿度：23℃±5℃，75%rh以下
电源： DC 9V 6节LR14干电池连续待机100小时以上
干扰电压：＜20V（应避免）
干扰电流：＜2A（应避免）
测R时电极间距：a＞5d
测ρ时电极间距：a＞20h
测试频率：128Hz
电极间距范围：可设定1m～100m
产品参数 Product Parameters
功 能 | 二三四线测量接地电阻、土壤电阻率、交流电压测量 |
环境温度湿度 | 23℃±5℃，75%rh以下 |
电 源 | DC 9V 6节LR14干电池连续待机100小时以上 |
干扰电压 | ＜20V（应避免） |
干扰电流 | ＜2A（应避免） |
测R时电极间距 | a＞5d |
测ρ时电极间距 | a＞20h |
辅助接地电阻值 | 基准条件＜100Ω,工作条件＜5kΩ |
量 程 | 接地电阻：0.00Ω～30.00kΩ |
土壤电阻率：0.00Ωm～9999kΩm | |
接地电压：0.05V～600V | |
测量方式 | 精密四线、三线法测量、简易二线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法 土壤电阻率：四极法 接地电压：平均值整流(S–ES接口间） |
测试频率 | 128Hz |
短路测试电流 | AC ＞20mA（正弦波） |
开路测试电压 | AC 30V max |
电极间距范围 | 可设定1m～100m |
换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
土壤电阻率：0.00Ωm～9999kΩm全自动换档 | |
背 光 | 可控灰白色背光，适合昏暗场所使用 |
显示模式 | 4位超大LCD显示，灰白色背光 |
测量指示 | 测量中LED闪烁 |
LCD尺寸 | 111mm×68mm |
LCD显示域 | 108mm×65mm |
仪表尺寸 | 长宽高：240mm×188mm×85mm |
标准测试线 | 4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
简易测试线 | 2条：黄色1.5m，绿色1.5m各1条 |
辅助接地棒 | 4根 |
测量时间 | 对地电压：约3次/秒 |
接地电阻、土壤电阻率：约7秒/次 | |
线路电压 | AC 600V以下测量 |
数据存储 | 500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
数据查阅 | 查阅数据时“MR”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
报警功能 | 测量值超过报警设定值时发出报警提示 |
电池电压 | 电池电压低符号显示 |
自动关机 | “APO”指示，开机15分钟（默认）后自动关机 |
功 耗 | 待机：约90mA(背光关闭) |
开机开背光：约95mA | |
测量：约190mA(背光关闭) | |
质 量 | 仪表：1100g(含电池) |
测试线：1000g | |
辅助接地棒： 720g(4根) | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测量接地电阻：H-E、S-ES各端口间AC 280V/3秒 |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 600V、污染度2)； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。 |
防雷装置检测专业设备表
序号 | 仪器设备名称 | 配置台数 | 主要性能要求 | |
甲 | 乙 | |||
1 | 激光测距仪 | ✔ | ✔ | 量程：0-150m |
2 | 测厚仪 | ✔ | ✔ | 金属厚度测量，超声波 |
3 | 经纬仪 | ✔ | ✔ | 量程：0-360°，分辨率：2″ |
4 | 拉力计 | ✔ | ✔ | 量程：0-40kgf |
5 | 可燃气体测试仪 | ✔ | ✔ | 适用气体：可燃气体 |
6 | 接地电阻测试仪 | ✔ | ✔ | 测试电流：>20mA（正弦波），分辨率：0.01Ω |
7 | 大地网测试仪 | ✔ | 测试电流：>3A，分辨率：0.001～99.999Ω，频率可选 | |
8 | 土壤电阻率测试仪 | ✔ | ✔ | 四线法测量，测试电流：>20mA（正弦波）分辨率：0.01Ω |
9 | 等电位测试仪 | ✔ | ✔ | 测试电流:≥1A，四线法测试，分辨率：0.001Ω，具备大容量锂电池 |
10 | 环路电阻测试仪 | ✔ | ✔ | 电阻测量分辨率：0.001Ω，电流测量分辨率:1μA |
11 | 防雷元件测试仪 | ✔ | ✔ | 测试器件：MOV，具备大容量锂电池 |
12 | 绝缘电阻测试仪 | ✔ | ✔ | 0-1000MΩ |
13 | 表面阻抗测试仪 | ✔ | ✔ | 测量范围：103-1010Ω |
14 | 静电电位测试仪 | ✔ | ✔ | 测量范围：±20kv |
15 | 数字万用表 | ✔ | ✔ | 电压、电流、电阻测量，分辨率：3位半 |
16 | 防爆对讲机 | ✔ | 防爆对讲 | |
17 | 标准电阻 | ✔ | ✔ | 10-3~105欧姆，功率1/2w，线绕型 |
18 | 钢卷尺 | ✔ | ✔ | 分辨率：0.01m |
19 | 游标卡尺 | ✔ | ✔ | 量程：0-150mm |
