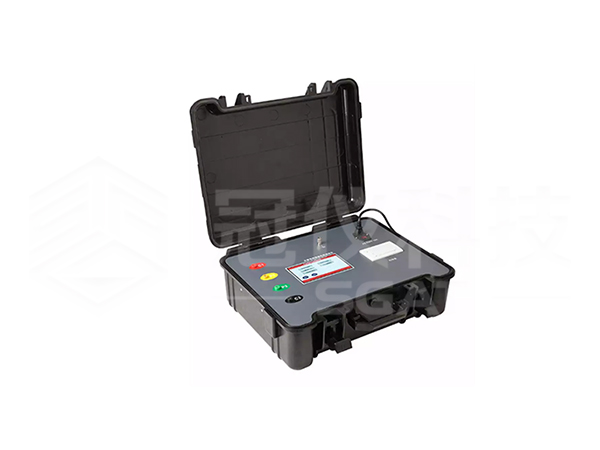

产品简介 Product Introduction
SGAT8816A数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
本测试仪输出最高开路电压可达400V，最大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值，大屏显示一目了然。同时存储100组数据，电阻测量范围：0.030Ω～2000Ω。可通过热敏打印机打印出测量数据。
SGAT8816A数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成，具有历史数据读取、查阅、保存、打印等功能。
产品特征 Product Characteristics
1、功能：接地阻抗测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量
2、额定测量功率：2000W
3、抗干扰能力：抗工频50Hz电压50V
4、测量方式：四线测试、三线测试、两线测试
5、测量方法：接地阻抗：额定电流法，
6、短路电流输出：1A、2A、3A、4A、5A(5档设置)
7、土壤电阻率电极间距范围：可设定1m～100m
8、数据存储：100组
9、测量时间：接地阻抗：约1分钟/次
产品参数 Product Parameters
功 能 | 接地阻抗测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量 | ||
接地阻抗 | 0.030~1.999Ω | 精度：±0.5%FS±5dgt | 分辨率：0.001Ω |
2.00~19.99Ω | 分辨率：0.01Ω | ||
20.0~199.9Ω | 分辨率：0.1Ω | ||
200~2000Ω | 精度：±0.5%FS±10dgt | 分辨率：1Ω | |
土壤电阻率 | 0.000~9.999Ωm | ρ=2πaRX (注3) | 分辨率：0.001Ωm |
10.00~99.99Ωm | 分辨率：0.01Ωm | ||
100.0~999.9Ωm | 分辨率：0.1Ωm | ||
1000~9999Ωm | 分辨率：1Ωm | ||
10.0~99.9KΩm | 分辨率：0. 1KΩm | ||
100~999KΩm | 分辨率：1KΩm | ||
跨步电压、分布电势、接触电压 | 0.000~1.999KV | U=Z*Is (注4) | 分辨率：0.001KV |
2.00~19.99KV | 分辨率：0.01KV | ||
20.0~199.9KV | 分辨率：0.1KV | ||
200~20000KV | 分辨率：1KV | ||
阻抗角测量 | 0~359.9° | 分辨率：0.1° | |
弧度 | 0~6.283 | 分辨率：0.001 | |
额定测量功率 | 2000W | ||
抗干扰能力 | 抗工频50Hz电压50V | ||
基准条件 | 23℃±5℃，70%rh以下 (测试电流1A，辅助接地电阻20Ω±10%，对地电压＜10V) | ||
电 源 | AC 220V 10A (50Hz) | ||
背 光 | 可调节背光亮度 | ||
测量方式 | 四线测试、三线测试、两线测试 | ||
测量方法 | 接地阻抗：额定电流法， | ||
短路电流输出 | 1A、2A、3A、4A、5A(5档设置) | ||
土壤电阻率电极间距范围 | 可设定1m～100m | ||
测试频率 | 45Hz、55Hz、自动双频可选 | ||
短路最大电流 | AC 5A±10% 正弦波 | ||
空载最大电压 | AC 400V±10% 正弦波 | ||
显示模式 | 7寸触控彩屏 | ||
触 屏 | 是 | ||
测量指示 | 测量进度显示，测量提示动画显示 | ||
仪表尺寸 | 长宽高：540mm×440mm×210mm | ||
标准测试线长 | 红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m各1条 | ||
辅助接地棒 | 800mm 2根200mm 2根 | ||
测量时间 | 接地阻抗：约1分钟/次 | ||
打印 | 内置热敏打印机 | ||
打印纸规格 | 57*40mm | ||
数据存储 | 100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满 | ||
数据查阅 | 有 | ||
溢出显示 | 超量程溢出功能：“OL”符号显示 | ||
自动关机 | 无 | ||
功 耗 | 待机: <110W | ||
测量：2000W | |||
质 量 | 仪表：27 kg | ||
测试线、辅助接地棒、仪表袋：5.5kg | |||
工作温湿度 | -10℃～40℃；80%rh以下 | ||
存放温湿度 | -20℃～60℃；70%rh以下 | ||
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) | ||
耐 压 | AC 3700V/rms(电路与外壳之间) | ||
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m | ||
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V | ||
